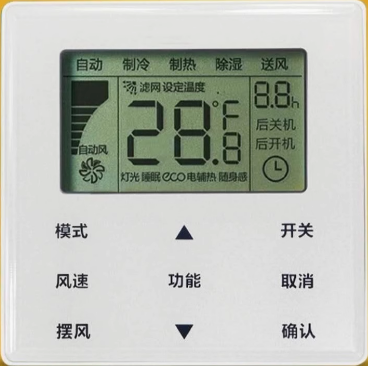

美的中央空調線控器KJR-90WBK操作面板參數設定與工程調試說明書



濾網清洗提醒功能
●該功能可通過《工程調試》 → 《線控器初始化參數設定》中的參 數“C3”設置“開啟/關閉”該功能或預設濾網清洗提醒時間參數；
●運行時間達到預設時間時，液晶圖標“濾網”閃爍，提醒用戶清 潔濾網；
●觸控“擺風”按鍵5秒，消除濾網清洗提醒圖標“濾網”。
鎖定提醒顯示
當線控器的溫度范圍由自身鎖定時，“回”圖標點亮。

工程調試
線控器恢復出廠默認設置
●在任何時間同時觸控“模式”、“功能”、“▲”、“▼”鍵5秒， 線控器會重啟，線控器參數恢復到出廠設置狀態。
線控器設置通信地址
●同時觸控“▲”、“▼” 鍵8秒，進入內機地址設置界面，按“取 消”鍵可退出設置界面。
●進入地址設定界面后按“▲”、“▼”鍵調整需要設定的地址值；  按“確定”鍵，以線控器當前顯示的地址值發送給室內機，60秒 后線控器退出地址設定狀態，或按“取消”鍵退出地址設定狀態； 在地址設置狀態下線控器不接受遙控器信號。
●進入地址設定界面后，按“模式”鍵，發送內機地址查詢碼，室 內機顯示盒顯示當前地址值；顯示盒顯示“FE”  表示室內機無地址。

線控器參數設定
●在開機或關機狀態下均可設置參數。
●觸控“功能”鍵+“模式”鍵5秒進入?yún)��?shù)設置界面。
進入?yún)��?shù)設置界面后，溫度顯示區顯示“CO”,  按“▲”、 “▼” 切換“參數代碼”;選中“參數代碼”后，按“確認”鍵進入具  體參數設置，再按“▲”、 “▼” 鍵調整參數值，按“確認”鍵 保存參數，完成參數設置。
●按“取消”按鍵可返回上一層，直到退出參數設置或無操作情況 下60秒后退出參數設置。
●在參數設置界面下，線控器不響應遙控信號；“模式”、“風速”、 “搖擺”、“功能”、“開關”按鍵均無效。



參數 代碼	參數名稱	參數范圍	默認值	備注
C0	線控器地址	F0:主線控器 F1:副線控器	F0	當兩個線控器控制一臺內機，兩個線控器的 地址需不同。副線控器(地址F1)除了設 置本線控器的功能外，不具室內機參數設置 功能。(雙向載波通訊機型有效)
C1	線控器單冷/ 冷暖選擇設置	00:冷暖 01:單冷	00	單冷線控器無制熱模式。
C2	線控器有無掉 電記憶設置	0 0 : 無 0 1 : 有	00	掉電記憶能記憶掉電前的室內機的模式、風 速、溫度、隨身感狀態。
C3	線控器濾網清 洗提醒時間	00/01/02/ 03/04	01	00:無濾網清洗提醒功能 01:500h  02:1000h 03:2500h 04:5000h
C4	線控器紅外接 收頭設置	00:禁用 01:啟用	01	當設置“禁用線控器紅外接收功能”時，線 控器無法接收遙控器信號。
C5	線控器風檔設 置	00:3檔風 01:4檔風 02:7檔風	02	單向紅外通訊默認7檔風。 注：4檔風對應7檔風中的1、3、5、7檔  風速。三擋風時溫度精度為1℃,當7檔風 時溫度精度為0.5℃ 兩芯載波通訊風檔根據內機自動識別三檔風 或七檔風，不使用此參數。
C6	線 控 器 W i F i 功能設置	00:禁用 01:啟用	00	此設置對本線控器無效。
C7	室內環境溫度 是否顯示	0 0 : 否 0 1 : 是	00	/
C8	線 控 器 L E D 開關指示燈	0 0 : 關 0 1 : 開	01.	選擇開時，LED燈僅表示室內機的開關狀 態；選擇關時，LED指示燈關閉，不能點 亮
C24	溫度單位	00/01	00	00:攝氏度 01:華氏度
C25	制冷設定溫度 上限	30℃-17℃	17	只對線控器自身操作時限制，遙控信號轉發、 APP控制時不做限制
C26	制冷設定溫度 上限	30℃-17℃	30	只對線控器自身操作時限制，遙控信號轉發、 APP控制時不做限制
C27	0.5度顯示設 定	00/01	01	00:無0.5度顯示 01:有0.5度顯示
