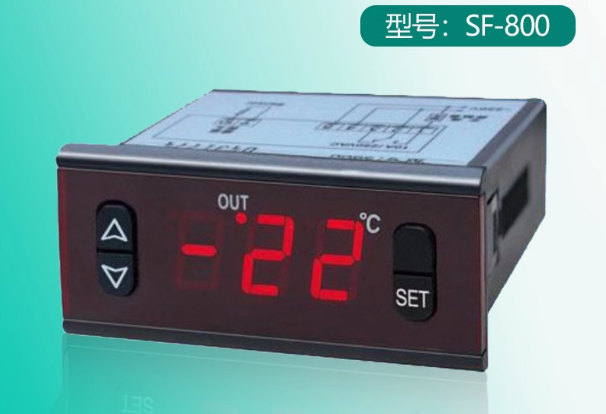

尚方SF-800溫控器操作說明書，SF-800顯示HH或LL含義
發布時間：2025-03-11   作者:admin   文章來源:未知   點擊次數：

【我們是深圳制冷設備的專業維修商，服務電話：0755-28188520，深圳各區各街道均可提供上門檢修服務。我們致力于全深圳市各品牌各種類型的家用冰箱、商用冰箱冰柜、冷庫等制冷設備的維修保養，真誠服務于每一位有意向的客戶！】

一 、技術參數
1、電源：交流230V  50/60Hz (變壓器內置)
2、感溫探頭：NTC, 一條，2米長(不分正負)
3、溫度顯示范圍： -45℃～+99℃    精度：±1℃
4、控制溫度范圍： -45℃～+99℃    出廠值：16℃
5、外觀尺寸：77mm (長)×35mm (寬)×60mm ( 深 ) 開孔尺寸：71mm (長)×29mm ( 寬 )
6、工作環境溫度： -10～60℃:相對濕度：20%～90%(無結露)
7、繼電器觸點容量：
◇ 壓縮機：常開10A/250VAC  (超過負荷要接交流接觸器)

二、面板操作
1、控制溫度(停機溫度)調節：按SET鍵閃爍顯示控制溫度，再按▲或▼鍵變更數值并記憶，按SET鍵退出調節狀態顯示庫溫；如不按任何鍵，六秒后恢復顯示測量庫溫。
（控制溫度調節范圍：參數E1～參數E2）
2、輸出指示燈：制冷過程中，輸出燈亮；恒溫狀態輸出燈滅；延時過程中，工作燈閃爍。
3、參數設定：
◇按SET鍵持續六秒后，進入?yún)��?shù)設定，同時閃爍顯示E1；
◇再按SET鍵改變參數選擇，依序顯示E2 、E3 、E4 、E5 、E1，依序循環；
◇按▲或▼鍵，可顯示該參數的數值并修改、存儲數據；
◇六秒內未再按任何鍵，返回正常操作方式。

參數	功 能	設定范圍	出廠值
E1	最低控制溫度	-45℃～控制溫度	-30℃
E2	最高控制溫度	控制溫度～99℃	30℃
E3	溫度回差	1～20℃	3℃
E4	延時啟動時間	0～10分鐘	2分鐘
E5	探頭校正	-10～10℃	0℃

4、恢復出廠設定值：按住▼鍵一秒后，再同時按住▲鍵六秒，顯示閃爍。此時所有參數恢 復成出廠值，六秒后返回正常操作方式。
5、參數鎖定：按▼鍵持續六秒，閃爍顯示“OFF”表示鎖定，顯示“ON”表示解除鎖定。鎖 定參數后，參數只能查看不能更改�？刂茰囟日{(diào)節仍有效。(出廠值 “ON”)

三、功能說明
1、溫度控制：
◇壓縮機經過延時后，當庫溫大于(控制溫度+溫差),壓縮機啟動。庫溫小于控制溫度，壓縮機停止。
◇為保護壓縮機，壓縮機每次停止的時間必須超過廷時時間 (E4 參數)才能重新啟動。
2、故障時的工作模式：
◇ 感溫探頭短路或高溫超限(大于99℃)顯示“HH”；探頭開路或低溫超限(小于-45℃) 顯示 “LL” 。 此時進入定時工作模式，壓縮機運行45分鐘，停止15分鐘。
