產品概述
STC-8000HX-01是一款通用的單傳感器溫度控制器，具備制冷、溫度超限報警等功能，壓縮機保護延時可調，適用于冷庫、冷藏車等制冷行業。

規格尺寸
安裝尺寸：71mm*29mm     整機尺寸：80.5mm*34.9mm*65.8mm

技術參數

電源電壓	220VAC+10%/-15%,50/60Hz
整機功耗	-≤3W
測量范圍	-50℃～+99℃
控溫范圍	-40℃~+50℃
溫度分辨率	1℃
測溫精度	-50℃～70℃時±1℃,其余±2℃
制冷輸出容量	10A/220VAC,可直接驅動單相1/2HP壓縮機
傳感器故障延時	1分鐘
傳感器類型	NTC傳感器(2米)
前面板防護等級	IPX4
工作環境溫度	0℃～60℃
存儲溫度	-30℃～+75℃
相對濕度	20%～85%(無結露)

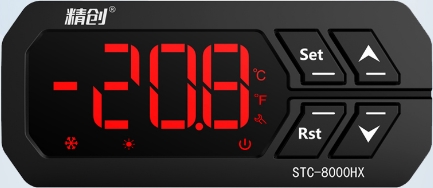

操作面板

指示燈說明

指示燈	符號	狀態	表示意義
設置指示燈		亮	參數設置
		滅	測控狀態
制冷指示燈		亮	制冷工作
		滅	制冷停止
		閃爍	制冷延時
溫度單位指示燈	℃	亮	溫度單位為攝氏度

 菜單說明

菜單	功能	設定范圍	單位	默認值
F1	溫度上限	F2～+50	℃	-10
F2	溫度下限	-40～F1	℃	-20
F3	溫度校正	-5～+5	℃	0
F4	壓縮機保護時間	0～9	min	3
F5	溫度超限偏差	0～50,設置為0為取消報警	℃	15
F6	通電后溫度超限報警延時	0～99	min	20

按鍵操作說明

1、查看參數設定值
按下并立即松開∧鍵，顯示設定的溫度上限，2秒后返回正常溫度顯示狀態；按 下并立即松開∨鍵，顯示設定的溫度下限，2秒后返回正常顯示狀態；按下并立 即松開Set鍵，顯示設定的壓縮機保護時間，2秒后返回正常顯示狀態；按下并 立即松開Rst鍵，顯示設定的溫度超限偏差，2秒后返回正常顯示狀態。
2、修改參數設定值
按Set鍵3秒以上進入?yún)��?shù)修改模式，顯示通電后最后調整的菜單項，同時參數 修改模式指示燈亮，按∧鍵或∨鍵可上翻或下翻菜單項；按下并松開Set鍵顯示 當前菜單的參數設定值。
按住Set鍵不放，再按∧鍵或∨鍵可以調整當前菜單的參數設定值；同時按住Set鍵和∧鍵持續1秒以上可以快速上調當前菜單的參數設定值；同時按住Set鍵和∨鍵持續1秒以上可以快速下調當前菜單的參數設定值。
按下并松開Rst鍵或30秒內無任何按鍵操作則保存參數修改并返回正常溫度顯示 狀態。
3、恢復參數設置
機器通電時，首先檢查參數設置是否正確。如果檢查到錯誤，則顯示E1,同 時 蜂鳴器鳴響。此時按Set鍵將恢復默認參數設置并正常工作，建議此時重新設定 參數。

按鍵功能列表

按鍵動作	正常模式	參數修改模式	廠家信息模式
按下并松開Set鍵	查看壓縮機保護 時間	顯示當前菜單的參數 設定值
按住Set鍵持續3秒	進入?yún)��?shù)修改模式
按下并松開Rst鍵	查看溫度超限偏差	退出參數修改模式
按住Rst鍵持續30秒	進入廠家信息模式
按下并松開∧鍵	查看溫度上限	菜單項上翻
按下并松開∨鍵	查看溫度下限	菜單項下翻	信息項下翻
按住Set鍵不放再按∧鍵		參數值遞增
按住Set鍵不放再按∨鍵		參數值遞減

控制輸出：
1、壓縮機：
庫溫高于設定的溫度上限時壓縮機開啟，低于設定的溫度下限時壓縮機關閉。 庫溫傳感器故障后，壓縮機按照開15分鐘停30分鐘的比例運行。機器通電后或壓 縮機關閉后運行完壓縮機保護時間才允許壓縮機再次開啟。
2、報警：
溫度超限偏差不為0時，庫溫高于設定的溫度上限+溫度超限偏差或低于設定的 溫度下限-溫度超限偏差時閃爍顯示當前溫度，若機器已經運行完通電后溫度超 限報警延時則發生溫度超限報警，此時蜂鳴器鳴響。溫度回落到正常溫度范圍 后解除報警。
存儲器故障時閃爍顯示E1且蜂鳴器鳴響；傳感器故障時閃爍顯示E2且蜂鳴器鳴 響；庫溫高于99℃且低于120℃時顯示HH。
報警時按任意鍵可手動消音，但不改變報警顯示狀態。

故障代碼

故障代碼	故障原因	動作
E1	存儲器故障	報警，機器不工作
E2	庫溫傳感器故障	報警，壓縮機比例開停
HH	溫度超出顯示范圍	———

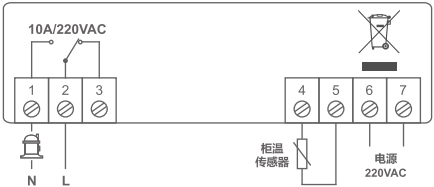

接線圖
