4、手動化霜
        在非化霜、非化霜滴水、非參數設置狀態下，化霜周期設置不為0時，按住健持續3秒以上則進入手 動化霜狀態，“化霜”工作指示符亮，化霜開始。
        在化霜、非參數設置狀態下，按住鍵持續3秒以上則退出化霜狀態，“化霜”工作指示符閃爍。化 霜停止，化霜滴水開始。

5、蜂鳴器報警消音
        按下任意鍵，可消除本次蜂鳴器報警聲響，但報警指示燈不會消失直到報警解除后。

6、出廠參數一鍵還原
        在鎖定狀態下，按住“”鍵持續10秒以上，這時顯示 “rES”3  秒鐘，在這3秒鐘內按“解鎖鍵/0K”   鍵，可以對溫控器參數進行出廠默認值的恢復，并顯示“YES”。保存參數時如果出現錯誤，溫度顯示窗顯示 “Err”,3 秒后進入正常顯示狀態。建議此時溫控器重新通電。

7、預置參數及一鍵還原
        在鎖定狀態下，按住“開機溫度”鍵持續10秒以上，這時顯示 “COP”3 秒鐘，在這3秒鐘內按“解鎖鍵/ OK”鍵，可以將當前的參數設置作為廠家預置的數據備份起來，并顯示“YES”,以便終端用戶在緊急情況  下將控制器恢復為合適的設置；
        在鎖定狀態下，按住“停機溫度”鍵持續10秒以上，這時顯示 “don”3  秒鐘，在這3秒鐘內按“解鎖鍵/ 0K”鍵，可以恢復為廠家預置的參數設置，并顯示“YES”。 建議此時溫控器重新通電。
        注意1:在恢復廠家預置的參數設置前，請確保事先已進行參數備份。否則，恢復為出廠默認參數。

控制輸出功能
1)制冷控制
        在正常測控狀態下，如果庫溫高于等于“開機溫度”值則開啟輸出；庫溫低于等于“停機溫度”值則停止輸出。
        壓縮機啟動條件(同時滿足下述條件):
                一壓縮機停機時間超過設定的壓機延時時間；
                一非化霜、非化霜滴水狀態下庫溫≥設定的“開機溫度”時或熱氣化霜時； 壓縮機關閉條件(滿足下述任一條件):
                一庫溫≤設定的“停機溫度”時；     —電熱化霜開始時；     —熱氣化霜結束時
2)化霜控制
        化霜啟動條件(同時滿足以下條件):
                一“化霜周期”不為0時：
                一“化霜周期”設定的時間到，或強制化霜開始時。
        化霜結束條件：通過化霜時間控制。化霜啟動后，化霜運行時間超過了“化霜時間”,將結束化霜。在 化霜期間，通過手動操作“強制化霜”鍵也可退出化霜狀態；
        化霜滴水時間：化霜滴水的目的是排出化霜期間在蒸發器產生的積水，如果不能及時排出則制冷時這些積水將再次結冰。因此，要設定一個化霜滴水時間來保證能及時排出化霜期間在蒸發器上產生的積水，在這期間，壓縮機不會啟動，這時“化霜”工作狀態指示符閃爍。
3)報警輸出
        控制器有一路蜂鳴器警音輸出。在運行狀態下，當發生下列情況時，蜂鳴器響。
        一庫溫探頭故障時，溫度顯示窗顯示故障代碼E1;控制器以固定的模式來控制壓縮機停止30分鐘，運行 15分鐘。庫溫探頭故障消除后進入溫控模式，退出固定的開停機模式
        一當滿足庫溫≥“開機溫度值”+“超溫報警值”且持續時間≥“溫度報警延時”及“儀表通電超溫報警延 時”時，產生超高溫報警，顯示窗口交替顯示庫溫和代碼 “HA”;   當庫溫<“開機溫度值”+“超溫報警值”時，則取消超高溫報警。
        當滿足庫溫≤“停機溫度值”一“超溫報警值”且持續時間≥“溫度報警延時”及“儀表通電超溫報警延時”時，產生超低溫報警，顯示窗口交替顯示庫溫和代碼“LA”；當庫溫＞“停機溫度值”一“超限報警值” 時，則取消超低溫報警。

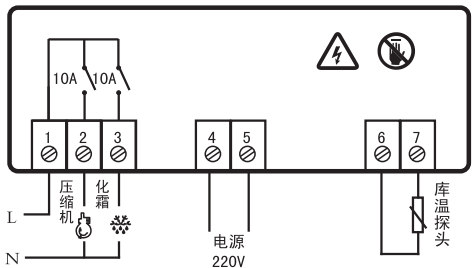

接線圖說明


安 全 規 則
★注意：
1、嚴格區分電源、繼電器輸出、傳感器的接線，繼電器不可過荷；
2、所有接線的更改都必須在斷開電源的情況下進行。
3、本控制器禁止在水中或過度潮濕的環境中使用，禁止在高溫、強電磁干擾、強腐蝕性環境中使用。
4、 確 保 供 電 電 壓 與 控 制 器 上 標 注 的 電 壓 一 致 ， 并 保 證 供 電 電 壓 的 穩 定 性 ；
