精創RC-5/RC-5+/RC-5+TE系列溫濕度記錄儀
用戶使用手冊

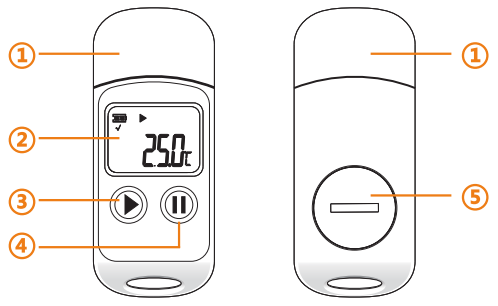

一、產品概述
|
① USB蓋 |
② LCD屏幕 |
③ 左按鍵 |
④ 右按鍵 |
⑤ 電池蓋 |

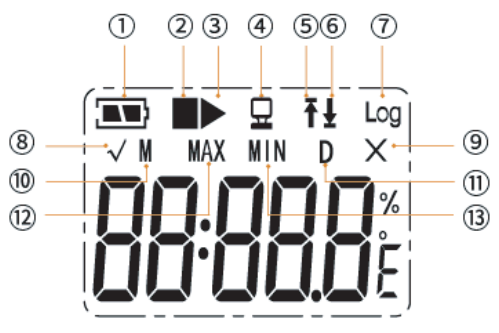

LCD顯示
|
① 電量顯示 |
⑦ 記錄點數 |
|
② 停止標志 |
⑧ √ 無報警 |
|
③ 記錄標志 |
⑨ X 有報警 |
|
②③ 同時閃爍：延時狀態 |
⑩ 月 |
|
④ 連接到PC |
⑪ 日 |
|
⑤ 超溫報警 |
⑫ 最大值 |
|
⑥ 低溫報警 |
⑬ 最小值 |
代碼提示
USB：USB連接狀態 Err：探頭故障
PDF：PDF文件生成狀態(僅RC-5+系列)
選型參數
|
型號 |
RC-5 |
RC-5+ |
RC-5+ （TE） |
|
溫度測量范圍 |
-30℃~+70℃ (-22℉~158℉) |
-40℃~+85℃ (-40℉~185℉) |
|
精度 |
-20℃~+40℃(±0.5℃),其余±1℃ |
|
分辨率 |
0.1℃/℉ |
|
記錄容量 |
32000組(MAX) |
|
記錄間隔 |
10秒～24小時 |
10秒～12小時 |
|
數據接口 |
USB |
|
啟動方式 |
按鍵啟動；軟件啟動 |
按鍵啟動；軟件啟動；自動啟動 |
|
停止方式 |
按鍵停止；軟件停止；自動停止 |
|
軟件 |
ElitechLog用于Windows系統或MAC系統 |
|
報告格式 |
通過軟件導出
PDF/EXCEL/TXT |
自動生成PDF；通過軟件導出PDF/EXCEL/TXT |
|
電池壽命 |
6個月 |
|
證明 |
EN12830，CE，RoHS |
|
防護級別 |
IP65 |
|
規格尺寸 |
整機尺寸：80*33.5*14mm |
|
重量 |
20g |
二、記錄儀使用操作
1.記錄儀參數配置：
1）請通過www.e-elitech.com/xiazaizhongxin下載并 安裝免費的精創數據中心( macos及 Windows系統）；（如已經安裝此軟件，可忽略此步驟）
2）確認記錄儀已正確安裝電池，在將記錄儀已插入計算機USB接口，記錄儀屏幕出現“
”圖標；打開“精創數據中心”管理軟件，點擊“
”進入配置參數界面輸入需要設置的參數后點擊“保存參數”，完成參數配置；
注：（1）在軟件未彈出保存成功提 示前，請勿斷開記錄儀和計算機的連接；
（2）首次使用或更換電池后，請務必配置參數； |
圖標都不顯示或同時閃爍：記錄 儀待機狀態，等待按鍵啟動記錄；
（僅限RC-5+型號產品）
圖標都不顯示或同時閃爍：記錄儀 待機狀態，等待按鍵啟動記錄；
2.記錄儀啟動記錄：
記錄儀待機狀態，長按
按鍵5秒， 屏幕顯示
，記錄儀啟動數據記錄； 如
閃爍顯示，則進入延時啟動狀態，延時結束后，自動啟動記錄；
3.記錄儀停止記錄：
記錄儀在啟動記錄狀態下，長按
按鍵5秒鐘，屏幕顯示
，記錄儀停止數據記錄；
4.數據查看以及導出：
方式一：PDF數據報告導出：
記錄儀連接計算機USB接口，將自動生成PDF格式數據 報告。您可以將生成的PDF報告拷貝到您的計算機中以 便保存。
PDF 報告生成中
報告生成完成，記錄儀連接到計算機
|
注：僅限RC-5+系列產品可直接生成PDF報告； |
方式二：管理軟件導出數據報告：
記錄儀連接計算機USB接口，打開“精創數據中心”管理軟件，記錄數據將自動下載至管理軟件，點擊
進入數據圖表界面，可查看記錄數據以及導PDFEXCEL 等格式數據報告；
5.重復（再次）啟動記錄
方式一：記錄儀在停止記錄狀態下，長按
按鍵5秒，可再次啟動數據記錄；（僅限RC-5+型號產品）
|
注：如果按鍵無法啟動記錄狀態，請連接計算機，打開“數據管理中心”軟件，進入?yún)?shù)頁面，確認重復啟動參數是否為：開啟； |
方式二：記錄儀在停止記錄狀態下，記錄儀連接計算機USB接口，打開“數據管理中心”軟件，在
界面下點擊“快速重置”，或者在“參數”界面下點擊“保存參數”，斷開記錄儀與計算機的連接，即可再次啟動數據記錄；
|
注：重復啟動記錄時，會將記錄數據清除，請務必在重復啟 動前保存數據； |

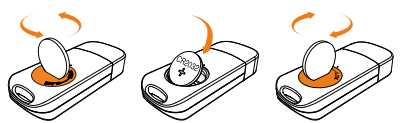

三、更換電池
借助硬幣嵌入電池蓋凹槽旋轉，打開電池蓋，更換電 池后，重新關閉電池蓋；
注意：（1）請不要在啟動狀態下更換電池；
（2）電池更換后，請務必重新配置參數后再使用；
（3）建議更換原廠CR2032低溫電池;
四、設備標配
記錄儀X1 說明書X1 出廠校準證書X1 電池X1
! 注意事項
請將記錄器儲存在室溫下，如果設備長期不使用，應包裝存放在干 燥陰涼的環境中。
如果您是第一次使用記錄器，請使用“數據管理中心”軟件同步系 統時間和配置參數。
啟動記錄器前，請短按按鈕確認記錄和狀態指示燈同時閃爍一次 如果記錄器正在記錄，請勿卸下電池。
LCD屏幕將在15秒不活動后自動關閉（默認情況下）。再次按下按 鈕可打開屏幕。
“數據管理中心”軟件上的任何參數配置都將刪除記錄器內記錄的 所有數據。請在保存新配置之前保存數據。
用戶不得擅自更改本設備。任何未經授權的更改都可能影響設備的 準確性，甚至損壞設備
請在產品的測量范圍內使用，如果電池電量不足，請勿將記錄器用 于長途運輸。即使電池耗盡，記錄儀內部的記錄數據仍可讀取。
本產品采用一次性鋰電池，請勿直接加熱或充電。
請按照當?shù)胤ㄒ?guī)回收或處置廢棄產品。 |
保修說明
保修范圍包括自購買之日起一年內正常使用的產品質量、運輸或制造 過程引起的任何故障。在保修期內，由于上述原因?qū)е碌娜魏喂收蠈?nbsp;免費維修或更換。
如果滿足以下任何條件，則保修不適用：
1.因事故、誤用、濫用、更改、篡改或買方未能遵守規定的正常操作 程序而造成的損壞；
2.由于食物/液體溢出或錯誤使用電源和電壓造成的缺陷或損壞；
3.火災、洪水以及動物或昆蟲侵?jǐn)_等自然事件造成的損壞、損失、缺 陷或故障；
4.因用戶操作不當造成的外表面區域和外部外露零件的劃痕和損壞；
5.如果該裝置的任何部件被替換為非我方供應或批準的部件，或者該 裝置已由除精創股份授權技術人員以外的任何人拆卸或維修；
6.使用未由精創股份提供或授權的產品、設備、系統、公用設施、服 務、零件、供應品、附件、應用、安裝、維修、外部接線、連接器， 或損壞本產品或?qū)е路⻊?wù)問題。 |
