精創MTC-6020 微電腦溫度控制器使用說明



技術參數
◇工作電壓：220VAC±10%50/60Hz
◇測控溫度范圍： -50℃~50℃
◇測溫精度：±1℃顯示分辨率：0.1℃
◇制冷、化霜、風機、水泵輸出觸點容量：3A/220VAC
◇傳感器類型： NTC(10KΩ/25℃,B值3435K)
◇工作環境溫度： -5℃~60℃
◇相對濕度：20%～85%不可結露

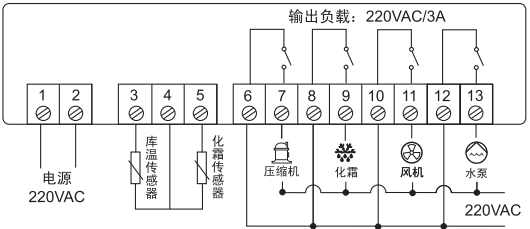

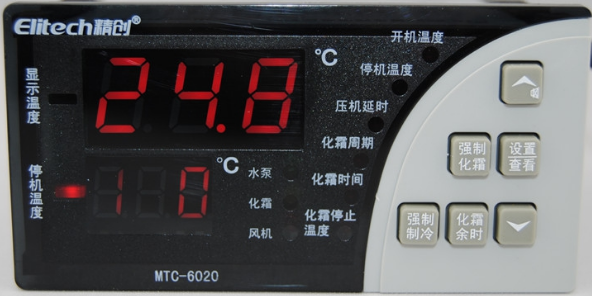

面板示意圖



運行指示燈狀態表

指示燈	狀態	表示意義
水泵指示燈	滅	水泵停止
	閃爍	水泵延時
	亮	水泵工作
化霜指示燈	滅	化霜停止
	閃爍	化霜滴水
	亮	化霜工作
風機指示燈	滅	風機停止
	閃爍	風機延時
	亮	風機工作


用戶菜單

功能	設定范圍	出廠設定	注釋
開機溫度	停機溫度～+50.0℃	10.0℃	到達設定值時壓縮機啟動
停機溫度	-50.0℃~開機溫度	-10.0℃	到達設定值時壓縮機關閉
壓機延時	1～120分鐘	3分鐘	壓縮機關閉后再次啟動的最小時間間隔
化霜周期	0～120小時	6小時	兩次化霜之間的時間間隔
化霜時間	1～120分鐘	30分鐘	化霜時的持續時間
化霜停止溫度	-50.0℃~+50.0℃	10.0℃	化霜傳感器溫度高于此設定值時，不允許化霜

系統菜單

代碼	功能	設定范圍	出廠設定
F01	溫度校正	-10.0℃~+10.0℃	0℃
F02	超溫報警偏差	0~+50.0℃	5.0℃
F03	化霜周期計算方式	0:通電后控制器累積工作時間 1:通電后壓機累積工作時間	1
F04	化霜滴水時間	0～120分鐘	3分鐘
F05	化霜傳感器選擇	0:不選擇化霜傳感器 1:選擇化霜傳感器	1
F06	水泵預充水時間	3～255秒	5秒
F07	水泵停機延時	3～255秒	10秒
F08	風機啟動模式	-1:風機持續運轉 0～30:風機滯后壓機0～30分鐘啟動	0
F09	風機停止模式	-1:風機持續運轉 0～30:風機滯后壓機0～30分鐘停機	0
F10	溫度超限報警延時	0～120分鐘	30分鐘
F11	通電后首次溫度超限報警延時	0～120小時	2小時

用戶菜單設置： 在運行狀態下，按住“設置/查看”鍵持續5秒以上至“顯示溫度”顯示窗顯 示“SET”時，則表明進入用戶菜單設置，  “開機溫度”指示燈亮，以后每按下并立即松開“設 置/查看”鍵一次，則進入下一項參數設置(可循環操作),相應的參數指示燈亮。進入用戶菜 單后，按“▲/”或“▼” 鍵可修改“停機溫度”顯示窗里的設定參數。
系統菜單設置： 在運行狀態下，同時按住“設置/查看”與“▼”鍵持續5秒以上至“顯示溫 度”顯示窗顯示“F01”時，則表明進入系統菜單設置，以后每按下并立即松開“設置/查看”鍵 一次，則進入下一項參數設置(可循環操作)。進入系統菜單后，按“▲/”或“▼”鍵可修 改“停機溫度”顯示窗里的設定參數。參數指示燈全滅。
在參數設置狀態下按住“設置/查看”鍵持續3秒以上或30秒內無按鍵動作，則退出參數設置 狀態。
用戶菜單查看： 在運行狀態下，按住“設置/查看”鍵持續3秒至“開機溫度”指示燈亮時， 則表明進入用戶菜單查看狀態，每按下并立即松開“設置/查看”鍵一次，將查看下一項參數   (可循環操作),參數在“停機溫度”顯示窗顯示。相應的參數指示燈亮。在參數查看狀態下， 無法修改所設定的參數。在參數查看狀態下按住“設置/查看”鍵持續3秒以上或10秒內無按鍵動 作，則退出參數查看狀態。“顯示溫度”顯示窗顯示當前庫溫。

 “化霜余時”鍵說明
在運行狀態下，化霜時按下并立即松開“化霜余時”鍵，“顯示溫度”顯示窗顯示化霜剩余 時間。5秒后自動退出。

“強制化霜”鍵說明
在運行狀態下，化霜周期設置不為0時，在非化霜狀態下且化霜傳感器溫度小于所設定的化 霜停止溫度時(只有選擇化霜傳感器時，則此溫度條件有效),按住“強制化霜”鍵持續5秒以 上可進入強制化霜狀態，化霜指示燈亮。在運行狀態下，化霜時按住“強制化霜”鍵5秒以上則 可退出化霜狀態�；�霜指示燈滅。

“強制制冷”鍵說明
在運行狀態下，在非化霜、非制冷、非化霜滴水時，當庫溫溫度大于停機溫度且小于開機溫 度時，按住“強制制冷”鍵持續5秒以上則可進入強制制冷狀態，壓縮機延時未到設定的壓機延時 時間時，水泵指示燈閃爍；壓縮機延時超過設定的壓機延時時間時，水泵指示燈亮，水泵啟動， 運行完設定的“水泵預充水時間”后，壓縮機啟動。
在運行狀態下，制冷時按住“強制制冷”鍵持續5秒以上則退出制冷狀態，水泵延時停機， 水泵指示燈熄滅。

“▲/”鍵說明

在運行狀態下，按下并松開“▲/”鍵，可消除本次蜂鳴器報警聲響。

“▼”鍵說明
在運行狀態下，按下并松開“ ▼”鍵，“顯示溫度”顯示窗顯示化霜傳感器溫度，5秒后自動退出。如果不選擇化霜傳感器，則不能查看化霜傳感器溫度。

功能控制輸出
1)壓縮機控制
壓縮機啟動條件(同時滿足下述條件):
a)  壓縮機延時超過設定的壓機延時時間；    b)  水泵開啟后并運行完水泵充水時間；
c)  非化霜、非化霜滴水狀態下庫溫≥設定的開機溫度時或強制制冷時。
壓縮機關閉條件(滿足下述任一條件):
a)  庫溫三設定的停機溫度時；               b) 化霜開始時；          c) 強制制冷結束時。
2)化霜控制
化霜啟動條件(同時滿足下述條件):
a) 化霜周期設置不為0時；
b) 化霜傳感器溫度小于所設定的化霜停止溫度(只有選擇化霜傳感器時，此溫度條件才有效); c) 化霜周期設定的時間到，或強制化霜開始。
化霜結束條件(滿足下述任一條件):
a) 化霜周期設置為0時；    b) 化霜運行時間結束；    c) 化霜時按“強制化霜”鍵結束化霜。
d) 化霜溫度高于化霜停止溫度(只有選擇化霜傳感器時，此溫度條件才有效);
3)風機控制
風機啟動模式： -1:風機持續運轉，化霜時停止；
0～10:風機滯后壓機0～10分鐘啟動，化霜時停止。
風機停止模式： -1:風機持續運轉，化霜時停止；
0～10:風機滯后壓機0～10分鐘停止，化霜時停止。
風機啟動模式或風機停止模式有任一設置為-1時，則風機持續運轉，化霜停止。
